GNSS přijímač SOUTH GALAXY G1plus IMU je 336 kanálový GNSS přijímač, který je schopen sledovat všechny dostupbné satelity. Opravdová vestavěná IMU jednotka zlepšuje funkcionalitu náklonu především určuje správně směr náklonu a umožňuje měření i po ztrátě satelitů. Systém SOUTH Galaxy G1 Plus IMU, vybavený nejmodernějšími deskami GNSS, může sledovat většinu GNSS satelitů včetně Beidou3, také je schopen získat výsledek pozice pouze se signálem GPS.
Jedinečně schopný snímač IMU výrazně zvyšuje produktivitu RTK měření díky vynikajícím výkonům, rychlé inicializaci, bez kalibrace, bez ovlivnění magnetickým prostředím. Rychle měří body bez vyrovnávacího nástroje, jak je uvedeno pokud špička tyče dosáhne na cíl.
Operační systém Linux
Nová generace vestavěné platformy operačního systému Linux zlepšuje výkon RTK a práci s náklonem. Jeho účinnost je vyšší díky unikátnímu mechanismu zpracování jádra, to tak může reagovat k více než jednomu příkazu najednou. Spustí se rychleji a citlivěji v reálném čase. Stabilita systému je mnohem vyšší s rychlejší odezvou, přesto nabízí stroj delší nepřetržitý výkon.
Inteligentní platforma
Podporuje automatický cyklus ukládání dat, data budou automaticky uložena, i když je prostor nestačí zobrazovat. Podporuje STH, RINEX raw datové úložiště a vzorkovací frekvence může dosáhnout až 50Hz. Disk-On-key, který lze snadno zkopírovat data na externí disk U.
Technologie ukládání
Interní 8GB SSD a podporuje externí USB úložiště.
Systém se dvěma bateriemi
Nový design pro bateriový dům může podporovat 2 nainstalované baterie, které jsou schopny pracovat déle. Máte tak více času na běžné práce v terénu!
iVoice
Inteligentní iVoice může hlas vysílat aktuální stav přijímače a průvodce provozem v reálném podporuje více jazyků.
Technologie chytrého napájení napájecího pólu
Externí napájecí pól může poskytovat až 10 hodin napájení. Může také zobrazit zbývající napájení v reálném čase.
Bezdrátová datová komunikace
Wi-Fi
Nový Modul Wi-Fi, může být nejen použit jako datové spojení pro přístup k internetu, ale také může být jako hotspot, který je přístupný jinými chytrými zařízeními pro konfiguraci přijímače. Integrovaná platforma pro správu webového uživatelského rozhraní podporuje připojení do režimu WIFI a USB. Uživatelé mohou sledovat stav přijímače a nakonfigurovat jej prostřednictvím interní platformy pro správu webového uživatelského rozhraní.
Platforma pro správu webového uživatelského rozhranírá '+' éru vysoce přesného polohování
Pomocné měření náklonu IMU
Je to technologie měření náklonu založená na patentovaném algoritmu jádra. Žádný magnetický senzor
použití, bez kalibrace, proti kolísání, neomezený úhel náklonu.
Měření chvění náklonu
Vestavěný síťový modul
Vybaven standardním modulem 4G, který podporuje síť TDD-LTE/FDD-LTE 4G a je kompatibilní se serverem
WCDMA/CDMA2000 3G a GPRS/EDGE 2G síť. Technologie inteligentního vytáčení PPP může automaticky vytáčet, což
Galaxy G6 udržuje online nepřetržitě během průzkumu.
Inteligentní datová komunikace
Vestavěné funkční digitální rádio
SOUTH self-rozvinuté digitální rádio, které může plně podporovat komunikaci s hlavními rádiovými protokoly:
Trimtalk450s, SOUTH, SOUTH+, SOUTHx, huace, ZHD, Satel. Uvědomte si náhodné přepínání rádiového rozsahu
403MHz-473MHz a úroveň výkonu stejně.
Radio repeater: Rover může vysílat opravy přes
interní rádio do jiných vozítek po obdržení rádiového diferenciálu
signál ze základní stanice.
Internetový opakovač: Rover může vysílat opravy prostřednictvím
interní rádio do jiných vozítek po obdržení sítě
diferenčního signálu ze stanice CORS.
Specifikace
|
Výkon GNSS |
Kanály |
336 kanálů |
|
Gps |
L1C/A,L1C,L2C,L2E,L5 |
|
|
Glonass |
L1C/A,L1P,L2C/A,L2P,L3 |
|
|
Bds |
B1,B2,B3 |
|
|
Galileo |
JUPITER-A,JUPITER-B,E1,E5A,E5B,E6 |
|
|
SBAS |
L1C/A,L5 (jen pro satelity podporující L5)QZSS,WAAS,MSAS,EGNOS,GAGAN |
|
|
L-pásmo |
RTX (podporuje verzi 336 kanálů) |
|
|
Rychlost polohovacího výstupu |
1Hz-50Hz |
|
|
Doba inicializace |
<10s |
|
|
Spolehlivost inicializace |
>99,99 % |
|
|
Přesnost polohování |
Statické zaměření |
Horizontální: ±3mm + 0.1ppm Vertikální: ±3.5mm + 0.4ppm |
|
Rozdílové polohování kódu |
Horizontální: ±0.25m + 1ppm Vertikální: ±0.50m + 1ppmSBAS přesnost polohování: typicky<5m 3DRMS |
|
|
Kinematický průzkum v reálném čase (RTK) |
Horizontální: ±8mm + 0.5ppm Vertikální: ±15mm + 0.5ppm (po síti) |
|
|
Rtx |
Horizontální: 3-10cm (5-30min) Vertikální: 8-20cm (5-30min) |
|
|
Polohování SBAS |
-- |
|
|
xFill |
-- |
|
|
Kompenzace náklonu IMU |
-- |
|
|
Jednoduché umístění |
-- |
|
|
Interakce s uživatelem |
Provozní systém |
Linux |
|
Tlačítka |
Ovládání dvěma tlačítky |
|
|
Lcd |
-- |
|
|
Ukazatele |
Pět indikovat světla |
|
|
Webové uživatelské rozhraní |
Volně konfigurovat a sledovat přijímač přístupem k webovému serveru přes Wi-Fi a USB |
|
|
Hlasový průvodce |
inteligentní hlasová technologie iVoice poskytuje stav a hlasovou příručku-čínština, angličtina, korejština, ruština, portugalština, španělština, turečtina a uživatelská definice |
|
|
Sekundární vývoj |
Poskytování sekundárního vývojového balíčku |
|
|
Služba datového cloudu |
-- |
|
|
Výkon hardwaru |
Rozměr |
135 mm (průměr)x125 mm (výška) |
|
Hmotnost |
1,39 kg (se dvěma bateriemi) |
|
|
Materiál |
Hořčík hliníkové slitiny shell |
|
|
Provozní teplota |
-40 stupňů Celsia, 65 stupňů Fahrenheita |
|
|
Storag teplota |
-40 stupňů Celsia, 80 stupňů Fahrenheita |
|
|
Vlhkost |
95% Nekodenzuje |
|
|
Vodotěsný/prachotěsný |
Standard IP67, chráněný od dlouhodobého ponoření do hloubky standardu 1mIP67, plně chráněn před vyfukováním prachu |
|
|
Nárazy a vibrace |
Pád s výtyčkou z 2 metrů na cementovou půdu přirozeně, v souladu s MIL-ST0-810F |
|
|
Napájení |
9-25V DC, ochrana proti přepětí |
|
|
Baterie |
Dobíjecí, odnímatelná lithium-iontová baterie, 7.4V 3400mAh/per; standardní balíček napájení čtyř baterií (volitelně) |
|
|
Řešení baterie |
Podpora jedné nebo dvou nainstalovaných baterií; podpora připojení napájecího pólu |
|
|
Životnost baterie |
Jedna baterie: > 8h (statický režim). A dvě nainstalované baterie vyměnitelné za provozu fungují déle než 16 hodin. |
|
|
Komunikace |

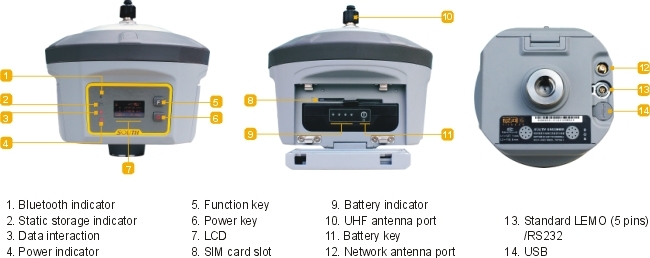

Vstupní port |
5PIN LEMO externí napájecí port + RS232, 7PIN externí USB (OTG)+Ethernet1 rozhraní rádiové antény, slot pro SIM kartu |
|
Bezdrátový modem |
Vestavěné rádio, 1W / 2W / 3W přepínatelný, typicky pracovní rozsah může být 8KMRadio a internet repeater přepínatelný |
|
|
Frekvenční rozsah |
410–470 MHz |
|
|
Komunikační protokol |
TrimTalk450s, TrimMark3, PCC EOT, JIH |
|
|
Mobilní mobilní síť |
Síťový modem WCDMA/CDMA2000/TDD-LTE/FDD-LTE 4G, kompatibilní s 3G a GPRS/EDGE |
|
|
Dvojitý modul Bluetooth |
Standard BLEBluetooth 4.0, podpora pro android, ios připojení mobilního telefonuBluetooth 2.1 + EDR standard |
|
|
Komunikace nfc |
Realizace úzkého dosahu (kratší než 10 cm) automatického páru mezi přijímačem a regulátorem (potřebný bezdrátový komunikační modul nfc vybavený řadičem) |
|
|
Externí zařízení |
Volitelný externí komunikační modul GPRS/EDGE s duálním režimem, přepínatelný;umožňuje připojení externí WLAN karty |
|
|
Wifi |
Standardní |
802.11 b/g standardní |
|
WIFI Hotspot |
WIFI hotspot umožňuje libovolnému mobilnímu terminálu připojit se a přistupovat k internímu webovému serveru pro řídicí a modifikátor přijímač |
|
|
Wifi datové spojení |
Chcete-li pracovat jako datalink, že přijímač je schopen vysílat a přijímat diferenciální data přes WIFI |
|
|
Ukládání/ přenos dat |
Ukládání dat |
8GB SSD interní úložištěSímpujte externí úložiště USB a automatické ukládání cykluZhodný interval záznamů, až 50Hz sběr nezpracovaných dat |
|
Přenos dat |
Přenos dat USB, podpora stahování dat FTP/HTTP |
|
|
Formát dat |
Diferenciální formát dat: CMR+, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2GPS výstupní datový formát: NMEA 0183, PJK rovina souřadnice, Binární kód, Trimble GSOFNetwork model podpora: VRS, FKP, MAC, plně podporují protokol NTRIP |
|
|
Inerciální snímací systém |
Průzkum náklonu |
-- |
|
Elektronická bublina |
Software regulátoru zobrazuje elektronickou bublinu, kontroluje stav vyrovnání centrovací tyče v reálném čase |
|
|
Teploměr |
Vestavěné termomterové senzory, které přijímají inteligentní technologii regulace teploty, která dokáže mornitor a nastavit teplotu přijímače v reálném čase |
Poznámka: Všechny výše uvedené informace se mohou změnit bez předchozího upozornění.

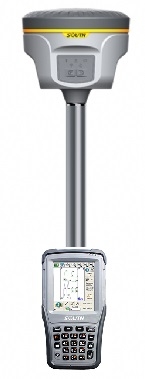

V ceně sestavy je:
- Kompaktní GNSS přijímač s anténou
(Integrovaný Bluetooth, interní 3.5G modem)
- dvě interní Li-Ion baterie
- dvoulůžková nabíječka
- záznamník S10 s programem SurvCE 4.03
(Integrovaný Bluetooth, interní 3.5G modem)
- Li-Ion baterie s výdrží 10 hodin
- držák pro kontrolér
- USB stahovací kabel
- nabíječka zázmníku
- dotykové pero
- transportní kufr
- karbonová teleskopická výtyčka
- Program TRANSFORM MAX 1710 verze 3
- Návody v češtině
- Podložka bez optické centrace
- Adaptér s optickou centrací
- Záruka 36 měsíců
- Technická podpora on-line
- Přesnost GNSS: 1 cm
- Satelitní systémy: GPS + GLONASS + GALILEO + BEIDOU
- Počet GNSS kanálů: 336 kanálů
- GSM modem: 2G + 3G + 4G modem
- Podpora náklonu GNSS: IMU jednotka
