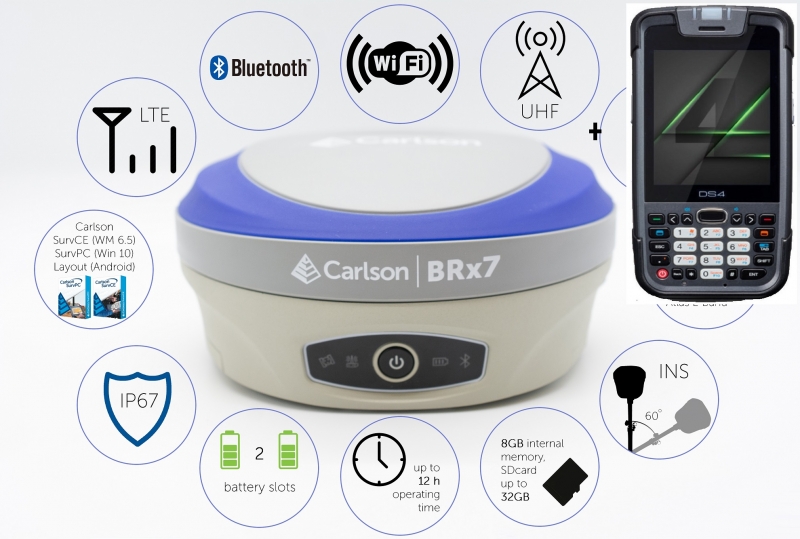

GNSS CARLSON BRX7 s IMU s DS4

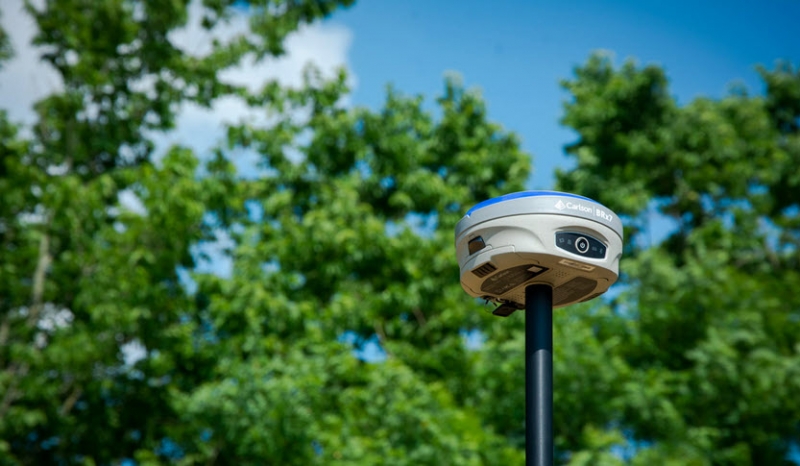

BRX7 je výsledkem nepřetržitého vývoje integrovaných GNSS přijímačů Hemisphare. Obsahuje novou, vysoce přesnou multi-konstelační anténu a 4G modem, kombinovanou s lehkým a moderním vzhledem. Přijímač je vybaven IMU jednotkou, díky které může automaticky opravovat souřadnice naměřených bodů dle úhlu náklonu a směru sklonu výtyčky. Díky tomuto pak není nutné výtyčku držet přesně svisle na bodě.

Vestavěný GNSS přijímač BRX7 od společnosti CARLSON sleduje všechny současné satelitní signály GPS, GLONASS, Beidou, GALILEO i QZSS. Přijímač BRX7 je vybaven 800 kanálovým GNSS boardem.

CARLSON BRX7 může současně používat 2 baterie s možností výměny za chodu, čímž se zajistí 12 hodin provozu bez přerušení práce.

Samozřejmostí BRX7 je elektronická libela, která umožňuje provádět měření bez soustavného sledování libely na výtyčce, což zvyšuje produktivitu. BRX7 je vybavena operačním systémem Linux, který zajišťuje základní konfiguraci pomocí Wi-Fi připojení.

Při práci také oceníte odolnost vůči pádu z výšky 2 metrů, odolnost vůči prachu a vodě IP67 a magnéziové tělo, které zajišťuje BRX7 vysokou odolnost.

Odolný kontroler s procesorem 1GHz, DS4 nebo DS5 obsahuje nejnovější verzi SW SurvCE v češtině, jež umožňuje zaměřovat i vytyčovat přímo v S-JTSK se schváleným globálním klíčem.

BRx7 poskytuje ve své třídě 800+ kanálů, 8 GB paměti, schopnost kompenzovat náklon a odolné, kompaktní pouzdro s krytím IP67. Nejlepší výkon RTK ve své třídě zajišťuje motor Athena GNSS, který podporuje vícefrekvenční GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS.  BRx7 má integrovaný dvoupásmový UHF transceiver a Quad-Band GSM modem spolu s Wi-Fi a Bluetooth.

Typické aplikace zahrnují topografické a inženýrské průzkumy, stavebnictví, mapování a GIS.

SureFix spolupracuje s GNSS deskou na poskytování vysoce věrných informací o kvalitě RTK, což má za následek zlepšenou přesnost RTK, dostupnost a zaručenou přesnost s prakticky 100% spolehlivostí. Procesor SureFix, který je zvláště užitečný při práci v blízkosti nebo pod střechou, přijímá několik vstupů a určuje kvalitu řešení RTK. Tento dodatečný proces poskytuje uživateli vysoce věrné informace o kvalitě řešení RTK a neocenitelný ukazatel aktuální přesnosti.

SPECIFIKACE - GNSS PŘIJÍMAČ

GNSS Typ přijímače: Vícefrekvenční GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS a Atlas
Přijímané signály v GPS L1CA/L1P/L1C/L2P/L2C/L5 GLONASS G1/G2/G3, P1/ P2 BeiDou B1i/B2i/B3i/B10C/B2A/B2B/ACEBOC GALILEO E1BC/E5a/E5b/E6BC/ALTBOC
QZSS L1CA/L2C/L5/L1C/LEX IRNSS L5 Atlasové kanály: 800+
RTCMRTCM21 Formáty: .3, RTCM3.0, RTCM3.1, RTCM3.2 včetně MSM, CMR, CMR+
Intervaly záznamu: Volitelné z 1, 2, 4, 5, 10 Hz (volitelně 20 Hz nebo 50 Hz)

Specifikace
přijímače pro
pásmo L Typ přijímače: Jednokanálový Frekvenční rozsah: 1525 až 1560 MHz
Citlivost: -130 dBm
Rozteč kanálů: 5,0 kHz
Výběr satelitu: Manuální a automatický
Čas opětovného získání: 15 sekund (typicky)

SPECIFIKACE - PŘESNOST

Přesnost í: RMS (67 %), 2DRMS (95 %)
Autonomní,
bez SA: 1 1,2 m, 2,4 m
SBAS: 1 0,3 m, 0,6 m
Atlas (H10): 1,3 0,04 m, 0,08 m
RTK: 1, 2 8 mm + 1 str./min., 15 mm + 2 str./min.
Statický výkon: 1 2,5 mm + 1 str./min., 5 mm + 1 str./min.

Kompenzace náklonu
(do 30°): 2 cm (s tyčí 1,8 m)
(do 60°): 5 cm (s tyčí 1,8 m) 4
Doba inicializace: < 10 s

SPECIFIKACE - KOMUNIKACE

Komunikace
Bluetooth: Bluetooth 2.1 + EDR / 4.0 LE
Wi-Fi: 802.11 b/g
Síť: LTE FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/ B18/B19/B20/B25/B26 /B28
LTE TDD: B38/B39/B40/B41
UMTS: B1/B2/B4/B5/B6/B8/B19
GSM: B2/B3/B5/B8

Rádio: Frekvenční rozsah: 410
MHz – 470 MHz
a 902,4 MHz – 928 MHz Rozteč kanálů: 12,5 KHz / 25 KHz
Protokol: TrimTalk 450S, PCC EOT, TrimMark 111(19200)

WebUI: Chcete-li upgradovat software, spravovat nastavení, stahování dat prostřednictvím chytrého telefonu, tabletu nebo jiného elektronického zařízení, nakonfigurujte pokročilá nastavení rádia

SPECIFIKACE - PORTY A ÚLOŽIŠTĚ

Konektor Porty
TNC: Pro připojení k UHF rádiové anténě
LEMO 5-pin: Pro připojení k externímu zdroji napájení, externímu rádiu
LEMO 7-pin: Pro sériový port, USB
sloty pro karty: Pro Nano SIM kartu a Micro SD kartu

Typ úložiště dat a úložiště : 8 GB interní, karta SD až 32 GB

SPECIFIKACE - FYZIKÁLNÍ & ENVIRONMENTÁLNÍ

Fyzická
hmotnost: 1,12 kg (1 baterie), 1,25 kg (2 baterie)
Rozměry: 156 x 76 mm

Provozní teplota
prostředí : -30°C ~ +65°C Skladovací teplota: -40°C ~ +80°C
Krytí: IP67. Chráněno před dočasným ponořením  do hloubky 1 m
Odolnost proti otřesům: MIL-STD-81 0G, metoda 516.6.
Navrženo tak, aby přežilo pád z výšky 2 m na  betonovou podlahu.
Navrženo tak, aby přežilo pád z 1 m na podlahu
z tvrdého dřeva Vlhkost: Až 100 %
Vibrace: MIL-STD-810G, metoda 514.6EI Nehořlavost
: Uznáno UL, 94HB Třída plamene  (3) 1,49 mm
Chemická odolnost: Čisticí prostředky, mýdlová voda , průmyslový líh, vodní pára, sluneční záření (UV)

SPECIFIKACE - ELEKTRICKÉ A UŽIVATELSKÉ ROZHRANÍ

Elektrický
vstup Napětí: 9 až 28 V DC
Baterie: Součástí jsou dvě vyjímatelné baterie, každá baterie : 7,2 V, 3400 mAh, 24,48 Wh
Pracovní doba: Až 12 hodin

Tlačítko uživatelského rozhraní : Zapnutí/vypnutí přijímače, vysílání aktuálního  provozního režimu a stavových
LED diod: Napájení, Satelit, Data Link, Bluetooth
WebUI: Podporuje aktualizace softwaru, stav a nastavení přijímače a stahování dat přes chytré telefony, tablety nebo jiné Wi-Fi schopná zařízení.
